Режим сканирования M-Mode - обычный, цветной и анатомический

В избранное

УЗИ оборудование подразделяется на аппараты общего и специального назначения, универсальные аппараты. Соответственно, режимы представления данных в них также будут различаться.


Основные режимы работы УЗИ аппаратов

           К ним относятся:

1.    А-режим («amplitude mode»). В ходе исследования отраженные эхо-сигналы отображаются в виде серий амплитудных пиков вдоль горизонтальной оси, образуя осциллограмму. Это позволяет рассчитать расстояние между различными анатомическими образованиями. Данный формат сканирования считается базовым и предусмотрен во всех современных УЗИ аппаратах.

На сегодняшний день А-скан используется редко, наибольшее применение методика нашла в офтальмологии для проведения эхобиометрии глаза. С этой целью применяются высокочастотные датчики 10-20 МГц и выше.

2.    В-режим.

3.    М-режим.

4.    D-режим (допплерография). Выделяют варианты допплера:

·      импульсно-волновой (Pulsed Wave Doppler, PW);

·      постоянно-волновой (Continuous Wave Doppler, CW);

·      энергетический (Power Doppler, PD);

·      цветовой (Colour Flow Doppler Imaging, CFI);

·      тканевый (Tissue Doppler, TD).

М-режим (отраженный импульсный режим)

           M-mode («motion» — движение) — одномерная регистрация отраженного эхосигнала, применяющаяся в кардиологии для изучения сократительной способности миокарда, клапанного аппарата, оценки изменения размеров полостей в систолическую и диастолическую фазы.

В данном режиме оператор сканирует кардиальные структуры только вдоль одной оси. Информация о сигналах с различных глубин изображается в виде отметок различной яркости вдоль вертикальной линии на дисплее. Следующему зондированию соответствует другая линия, расположенная правее предыдущей. В ходе перемещения столбца с каждым новым сканированием записывается двухмерная М-эхограмма.

Обычный M-mode (M-режим) — это одномерный режим ультразвукового сканирования (исторически первый ультразвуковой режим), при котором исследуются анатомические структуры в развертке по оси времени, применяется в эхокардиографии.

М-режим используется для оценки размеров и сократительной функции сердца, работы клапанного аппарата. С помощью этого режима можно рассчитать сократительную способность левого и правого желудочков, оценить кинетику их стенок.

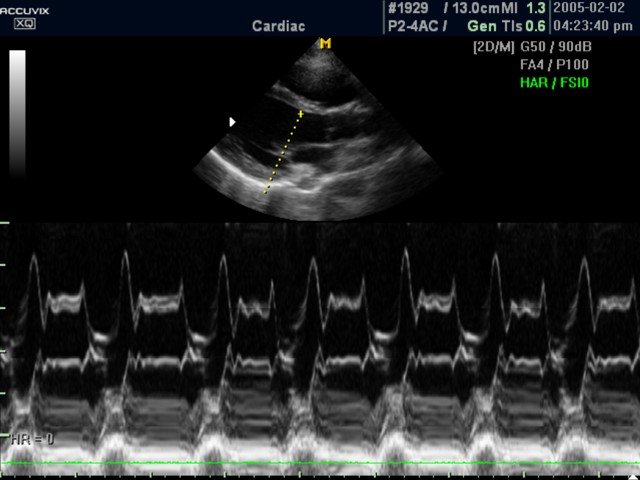

Обычный M-mode (M-режим)

Обычный М-режим (M-mode).

Цветной M-режим

Цветной M-режим (Color M-mode)

Цветной M-режим (Color M-mode)

Цветной M-режим (Color M-mode) — это совмещение М-режима и режима ЦДК, при котором на графике М-режима цветокодированная составляющая изображения отображается в дополнение к серошкальной, что заметно упрощает временную оценку регургитации или рефлюкса.

Анатомический M-режим

Анатомический M-режим

Анатомический M-режим (Free-angle M-mode)

Анатомический M-режим (Free-angle M-mode) — это возможность вращения курсора в М-режиме под произвольным углом (при фиксированном положении датчика) и, соответственно, получения графика движения структур сердца в различных произвольных плоскостях.

При исследовании в М-режиме принципиально важным является выбор правильной позиции сканирования, например, для исключения отображения движения папиллярных мышц M-курсор должен быть установлен в парастернальной позиции по короткой оси (right parasternal axis view).
