Z. One Ultra

Не устаревает смена версии проходит очень быстро порядка 8 -9 минут Надежен не люби пыльных помещений каналы забиваются пылью начинает громко работать переносной блок Вопрос решается за 2 минуты снимает аппарат и дуем в вентиляционные отверстия если помещение не пыльное то хватает на год если пыли много то процедуру повторяем раз в 4 месяца Быстро окупился , временные затраты сократились вдвое ,не было простоя хотя аппарат работал по 14 часов в сутки Для частника лучше аппарата нет.Качество серой шкалы было отличным и ничего другого не хотелось пока не купили ZS3

чувствительность ЦДК на больших глубинах у тучных и пожилых больных страдала много времени тратилось на исследование датчик С9-3 обрывается у основания кембрик лечится клеем момент гель ,у меня хватило на 5лет неудобно работать на переносном аппарате качество хорошее а кнопки неудобные

Ультразвуковой прибор Z.One Ultra фирмы Zonare Medical System находился на апробации в течение недели в Республиканском клиническом онкологическом диспансере МЗ РТ в отделе лучевой диагностики. Аппарат использовался как для исследования органов брюшной полости так и исследования поверхностно расположенных органов (молочная и щитовидная железа). Прибор использовался так же в кабинете малоинвазивных вмешательств, где с помощью ZONARE было проведено удаление нескольких непальпируемых малых опухолей молочных желез. В приборе ZONARE реализованы все режимы ультразвуковых исследований (В- и М-режимы; цветовой, энергетический и импульсный доплеровские режимы; гармоники).Прибор отличается быстродействием, при его включении время на загрузку составляет не более 20–30 секунд, а также прост в выключении. При использовании данного прибора возможно изучение практически всех органов и систем, в том числе проведение малоинвазивных вмешательств под УЗИ контролем. Для него характерна высокая разрешающая способность с фокусировкой и проработкой деталей по всему полю сканирования и получение высококачественного изображения (за счет ускорения обработки информации при «зональном» сканировании). В приборе предусмотрена возможность быстрой коррекции и улучшения (оптимизации) качества изображения на экране монитора путем нажатия единственной кнопки на панели прибора (минуя множественные специальные программы, которые также имеются). Данная опция особенно важна для практического врача, осуществляющего осмотр большого числа пациентов. Важным достоинством данного прибора является подробная детализация изображения, в том числе мелких объектов и структур, что значительно облегчает проведение дифференциальной диагностики между различными патологическими процессами. ZONARE обладает некоторыми неоспоримыми достоинствами: аппарат мобилен и компактен легко может перемещаться в пределах кабинета, отделения, клиники. По сути это не один прибор, а два прибора в одном. Прибор легко может стать носимым (работает от аккумулятора), что позволяет проводить исследования у постели больного, в реанимации, в операционной. Причем качество изображения в любом случае будет неизменно высокого качества. В мобильном состоянии прибор сравним с ноутбуком и обладает небольшим весом. Прибор моментально может быть превращен в стационарный аппарат и обратно. В целом качество изображения не уступает аппаратом экспертного класса. Получаемое изображение в режиме серой шкалы отличается высоким разрешением, допплер высокой чувствительностью. Управление ZONARE интуитивно понятно, его освоение не занимает много времени. В приборе реализована возможность сохранении изображений в цифровом формате, обновления программного обеспечения по мере совершенствования компьютерных программ через интернета непосредственно врачом и возможность подключения в больничным DICOM сетям.

Не выявлены

Отзыв получен от Р. С. Куртасанова, к. м. н., заместитель главного врача РКОД МЗ РТ, руководителя отдела диагностики опухолей Приволжского филиала РОНЦ им Н. Н. Блохина Публикуется с разрешения автора.

Ультразвуковой диагностический прибор Zonare (США) использовался в НИИ Скорой помощи им. Н. В. Склифосовского в течение 10 дней — c 16 по 26 октября 2007 года. За этот период были выполнены 143 исследования у 85 больных. В комплектацию прибора входили следующие конвексный, линейный и полостной (трансвагинальный) датчики. Соответственно мы проводили ультразвуковое исследование брюшной полости и малого таза, мягких тканей и поверхностных органов, плевральных полостей, УЗДГ артерий и вен нижних конечностей и исследование сосудов шеи. Данный аппарат был снабжен следующими режимами визуализации: - В и М-режимы; - режимы цветового доплеровского картирования; - энергетический доплер; - импульсно-волновой доплер; - тканевая гармоника. и имел соответствующие полные пакеты программного обеспечения. Аппарат в данной комплектации использовался в отделении ультразвуковой диагностики, реанимационных отделениях Института, в отдельно стоящих корпусах, Ожоговом центре и Центре токсикологии. На аппарате работали 6 врачей-специалистов УЗ-диагностики (двое из них в круглосуточном режиме). Три специалиста прошли краткое обучение работе на приборе, остальные врачи, в том числе дежурная служба были ознакомлены с прибором уже непосредственно в процессе работы. Все отметили простоту обучения и легкость в эксплуатации прибора. Прибор быстро «включается в работу», мобилен, очень удобен при необходимости проведения исследования тяжелого больного, особенно в условиях реанимации. Ультразвуковой диагностический прибор Zonare (США) характеризуется: - высоким качеством изображения. При этом дополнительный уточняющий осмотр на стационарных приборах, имеющихся в отделении, не потребовался ни разу; - энергетический и цветовой доплер прибора обладают высокой чувствительностью; - большим достоинством прибора явилась быстрота включения — всего несколько секунд, что крайне важно при работе в реанимациях и у постели пациента; - прибор удобен в эксплуатации, причем это касается и панели управления, и быстроты при переключении режимов — очень удобным оказалось использование встроенного аккумулятора. При этом перемещение в другие корпуса и от постели к постели в реанимации проходило без дополнительных поисков удлинителей и розеток; - прибор оказался надежен в эксплуатации. Несмотря на многократное перемещение из одного помещения в другое, включая работу в операционных и реанимациях, где одновременно работает много другой аппаратуры, мы ни разу не зафиксировали «зависания» аппарата; - небольшой вес прибора был очень удобен при перемещении прибора между корпусами; - для работы в реанимациях оказалась очень удобной возможность выключения прибора из розетки и переход к следующему пациенту без отключения прибора (что позволяло экономить время при осмотре тяжелых больных). Таким образом, наш опыт использования в течение месяца портативного ультразвукового сканера Zonare (США), позволило сделать вывод об удобстве в эксплуатации, высоком качестве изображения прибора. Прибор особенно удобен при оказании лечебно-диагностической помощи пациентам в многопрофильном стационаре, в отделениях реанимации и опер-блока, отдельно стоящих корпусах.

Не выявлены

Отзыв получен от проф. Трофимовой Е. Ю., руководителя лаборатории ультразвуковых методов исследований и малоинвазивных методов лечения с использованием ультразвука НИИ Скорой помощи им. Н. В. Склифосовского. Публикуется с разрешения автора.

Ультразвуковая диагностическая система Z.one Ultra производства фирмы ZONARE находилась на клинических испытаниях в с 17 декабря 2007 года по 17 января 2008 года. Система была представлена для испытаний в следующей спецификации: ультразвуковая система; ультразвуковые датчики: L10-5 (линейный); C5-2 (конвексный); Р4-1С (секторный); руководство по эксплуатации (CD-диск). Ультразвуковая диагностическая система Z.one Ultra с указанным набором датчиков предназначена для проведения ультразвуковых исследований различных органов и систем организма человека, в том числе сердечно-сосудистой системы и органов брюшной полости. Всего в отделении сосудистой ангиологии было обследовано 62 пациента с различными заболеваниями сосудов. Из них 34 пациентам проведены исследования периферических вен, 10 исследований периферических артерий, 14 исследований внечерепных отделов брахиоцефальных артерий и 4 транскраниальных исследования. Исследования выполнялись как в плановом, так и в ургентном порядке. К достоинствам системы Z.one Ultra следует отнести: Возможность быстрой трансформации из полнофункционального стационарного УЗИ аппарата в портативный сканнер. Высокое качество двумерного изображений (визуализация сосудистой стенки сонных артерий с четкой детализацией комплекса интима-медия, как на проксимальной, так и на дистальной к датчику стенке артерии, с высокой «целостностью» изображения интимы на протяжении всего изображения в кадре, качественная визуализация стенки поверхностных и глубоких вен, венозных клапанов и внутрипросветных образований). Наличие в памяти системы широкого выбора специальных программ (Preset) предназначенных для упрощения и ускорения выбора оптимальных параметров сканирования при различных исследованиях. В системе впервые реализована технология сканирования не последовательными ультразвуковыми линиями, а целыми участками (зонами) ультразвукового изображения. Зонное сканирование значительно повышает «одновременность» получения кадра изображения (в 10 раз быстрее обычного), позволяя избавиться от многих артефактов, связанных с «асинхронным» получением различных участков изображения. В системе впервые представлена перспективная новая ультразвуковая технология, Channel Domain™, которая обеспечивает более полные данные изображения при создании эхограмм. Например, впервые реализована технология динамической фокусировки ультразвука на передаче, а также технология автоматического определения скорости звука в сканируемой ткани и получение более точного изображения, основанного на измеренной реальной скорости звука. Имеются возможности архивирования «первичных» данных изображений, их просмотра и ретроспективной обработки эхограмм с использованием доплеровских режимов. Имеется возможность сохранения на флеш-картах полученной информации (как статического изображения, так и в виде кинопетли, в том числе т. н. «первичных» данных). Программно-управляемая архитектура Zone Sonography™ обеспечивает простое обновление программного обеспечения (в т. ч. через интернет) и возможность использования новых технологических разработок фирмы (созданных уже после приобретения прибора пользователем), которые могут быль реализованы по мере их появления на рынке.

В ходе испытаний неисправностей в работе системы Z.one Ultra не наблюдалось. Вместе с тем, при проведении исследований на системе Z.one Ultra отмечены некоторые ограничения визуализации, устранение которых, позволило бы улучшить функциональные и диагностические возможности системы. При проведении доплерографических исследований глубоких сосудов малых размеров с использованием импульсного режима, а также цветного доплеровского картирования кровотока не всегда удавалось достигать достаточно высокой степени чувствительности, сопоставимой с некоторыми другими ультразвуковыми системами высшего уровня (наиболее ощутимые сложности возникали при выполнении транскраниального исследования сосудов). Размещение на экране сканера множества полей с дополнительной информацией отвлекает внимание и «снижает» качество визуального восприятия эхограмм в режиме реального времени. Добавление возможности выдачи ультразвукового изображения на весь экран системы позволило бы устранить это неудобство, предоставляя необходимую гибкость и удобство для оператора.

Вывод В процессе испытаний выявлено соответствие реальных возможностей прибора с возможностями указанными в руководстве по эксплуатации. Ультразвуковая диагностическая система Z.one Ultra производства фирмы ZONARE соответствует своему предназначению и может быть использованы в медицинских учреждениях различного профиля. Отзыв получен от Грабко Натальи Николаевны, заведующей отделением ультразвуковых исследований сосудистой системы Главного военного клинического госпиталя имени академика Н. Н. Бурденко. Публикуется с разрешения автора.

Я имел опыт применения ультразвуковой системы Z.ONE Ultra в ходе ее демонстрации в штаб квартире компании ZONARE в Моунтин Вью, шт. Калифорния, США, в августе 2007 года, а также во время ее демонстрации на выставке ультразвукового оборудования 5-го Съезда Российской ассоциации специалистов ультразвуковой диагностики в медицине, в Москве, в сентябре 2007 года и при посещении «Дорожной клинической больницы им Н. А. Семашко на ст. Люблино ОАО «РЖД», во время апробации системы Z.ONE Ultra в отделении УЗД НУЗ этой больницы. На основании моего личного опыта сканирования на системе Z.ONE Ultra в нижеперечисленных применениях могу отметить следующее: Качество визуализации 1. Органы брюшной полости. Четкая визуализация печени, почек, поджелудочной железы, сосудов печени и почек, магистральных сосудов брюшной полости. Высокое пространственное, контрастное и временное разрешение, а также замечательная однородность качества изображения по глубине во всех режимах работы системы (В-режим, Режим цветного доплеровского картирования по скорости и энергии, Спектральный доплеровский режим, триплексный доплеровский режим). Это обеспечивается технологией зонного сканирования (каждый ультразвуковой кадр получается в десять раз быстрее обычного, обеспечивая отсутствие многих артефактов визуализации), непрерывной фокусировкой на передаче и приеме, возможностью визуализации в режиме компаундной гармоники, высоким динамическим диапазоном (более 150 дБ), а также автоматической коррекцией регулировок изображения, включая коррекцию изображения в соответствии с определяемой системой реальной скоростью звука в ткани (впервые!). Датчики системы имеют до 14 основных и гармонических частот и их комбинаций, обеспечивая премиальное диагностическое качество изображения при любых ситуациях сканирования, включая трудных для сканирования пациентов. Абдоминальное сканирование можно производить конвексным датчиком, а также секторным датчиком, что расширяет возможности сканирования при ограниченном ультразвуковом «окне». Имеются удобные насадки для проведения биопсии под контролем ультразвука. 2. Щитовидная железа. Отличное пространственное и контрастное разрешение по всему полю обзора. Высокая чувствительность и разрешающая способность цветного доплеровского режима, например при сканировании новообразований в щитовидной железе. Возможность одновременного сканирования в режиме цветной доплеровской скорости и цветной доплеровской энергии с выдачей обоих изображений на дисплей в реальном времени. Например, обращает на себя внимание отчетливая и подробная визуализация структур пищевода, попадающего в зону сканирования щитовидной железы, что является косвенным показателем качества визуализации, даже превышающей возможности УЗ систем премиального уровня. Возможность выбора нескольких уровней компаундной гармоники, значительно повышает контрастную разрешающую способность и выявление новообразований в щитовидной железе по сравнению со многими имеющимися системами. Функция сдвоенного изображения позволяет одновременно выводить на экран полное поперечное изображение обеих долей (правой и левой) щитовидной железы. 3. Грудная железа. Очень высокое пространственное и контрастное разрешение структур по всему полю обзора. Динамическая фокусировка на передаче и приеме, компаундная гармоника, а также автоматическая коррекция изображения в соответствии с реальной измеренной скоростью звука в ткани вносят значительный вклад в высокое качество и однородность изображения. Весьма удобна функция автоматической регулировки усиления и коррекции усиления с глубиной. 4. Экстракраниальные и периферические сосуды. (Общая сонная, бифуркация, наружная и внутренняя сонные артерии, позвоночные артерии, бедренные, подколенные, лучевые, пальцевые, и т. п.). Высокое пространственное и контрастное разрешение. Возможность четкой визуализации комплекса «Интима-Медиа» сонной артерии, как на проксимальной, так и на дистальной по отношению к датчику стенке сосуда. Эти структуры внутренней поверхности сосуда визуализируются слаженно, без разрывов на протяжении всего поля обзора. Это возможно благодаря технологии зонного сканирования, обеспечивающей лучшую «одновременность» получения всего кадра. Отмечается отсутствие артефактов реверберации внутри просвета сосуда. Поперечное сечение просвета сосуда имеет четкие контуры, в отличие от визуализации на многих других системах. Автоматическое оконтуривание и расчет параметров спектра «Авто-Доплер» в системе Z.One впервые в ультразвуковой индустрии не зависит от шумов и регулировок качества спектра. Это является одним из важных преимуществ системы перед всеми, имеющимися в мире аппаратами. Кроме возможности автоматического оконтуривания и расчета спектра, в системе имеется и обычная возможность оконтуривания и расчета вручную. Перемещение спектрального доплеровского окна опроса не приводит к прерыванию получения спектральной доплеровской информации, что обеспечивает лучшую возможность дифференциации потоков в разных сосудах. То обстоятельство, что каждый кадр в системе Z.One получается в 10 раз быстрее обычного (благодаря технологии зонной сонографии), обеспечивает отсутствие артефакта «неодновременности получения информации в кадре» (когда, например, левая часть цветного доплеровского изображения получается в конце диастолы, а правая уже в начале систолы). Такая «одновременность» информации в системе Z.One способствует улучшению качества диагностики. Отлично визуализируются поверхностные сосуды (например, пальцевые артерии) в режиме цветного доплеровского картирования по скорости или энергии доплеровского сигнала, Благодаря своей портативности система замечательно приспособлена для ее использования в визуализации сосудов при их катетеризации. 5. Другие применения. Кроме имевшейся возможности реального личного сканирования пациентов в вышеперечисленных областях применений, мне были продемонстрированы многочисленные статические изображения и клипы высокого диагностического качества, на уровне систем премиального уровня, полученные также и в других областях применений, в том числе, акушерство, гинекология, перинатaлогия, педиатрия, малые органы, поверхностные структуры, траскраниальные исследования и кардиология. Система имеет 8 многофункциональных мультичастотных датчиков, включая конвексные, секторные, линейные и внутриполостные в широком диапазоне частот (до 14 основных и гармонических частот и их комбинаций на каждом датчике). Эргономичность системы Z.ONE Ultra Одним из важных достоинств системы является ее «конвертируемый» дизайн и удобный интерфейс пользователя. С одной стороны, система может использоваться как удобная полномасштабная стационарная система в кабинете ультразвуковой диагностики. В этой конфигурации аппарат УЗИ Z.One Ultra имеет самый большой из всех имеющихся систем плоский жидкокристаллический экран высокого качества, специально предназначенный для высококачественных медицинских диагностических изображений (регулируемое положение экрана, 48 см по диагонали), удобную панель управления с полномасштабной цифро-буквенной клавиатурой, кнопками и регулировками, с их центральной компоновкой вокруг управляющего шара, с изменяемой высотой панели, удобной для сканирования как сидя, так и стоя, обладает высокой маневренностью и мобильностью (все четыре колеса системы являются поворотными и снабжены фиксаторами). Очень удобна функция автоматической регулировки качества изображения и коррекции по истинной скорости звука в реальном времени сканирования, инициируемая нажатием одной кнопки. Органы управления доплеровскими режимами имеют удобные индивидуальные индикаторы их текущей функции. Система может быть снабжена принтером и DVD-рекордером. Для цифровых коммуникаций и периферийных устройств система имеет 4 порта USB, например, для записи изображений и результатов исследования на стандартную карту памяти USB. Система имеет возможность передачи данных по компьютерной сети в формате DICOM для печати и архивирования. В качестве дополнительной возможности система имеет одновременное подсоединение и переключение 4 датчиков (в том числе, один из датчиков подсоединяется к сканирующему модулю). Датчики имеют эргономичную форму, легкий вес, а также легкий, тонкий, гибкий кабель с удобным разъемом. С другой стороны, сканирующий модуль системы может быть легко отсоединен от ее стационарной части нажатием одной кнопки, даже без выключения системы и прекращения сканирования. Таким образом, система мгновенно трансформируется в удобную переносную систему весом всего 2,5 кг, включая складной плоский экран высокого качества 15 см по диагонали и долговременную батарею питания. Несмотря на свои уникально малые размеры и вес, система сохраняет все функции сканирования и качество изображения стационарного аппарата премиального уровня. Оператор может легко держать систему в одной руке, нажимая на основные регулировки изображения своим большим пальцем, одновременно проводя сканирование датчиком, находящимся в другой руке. При этом все функции сканирования, обработки изображения, проведения расчетов и отчетов об исследовании сохранены и на переносном модуле. Однако, конечно, вторичную обработку исследования удобнее проводить после подсоединения переносного сканирующего модуля к стационарной системе (даже без прекращения сканирования). Переносной модуль имеет цифровую память 2 ГБ, что достаточно для запоминания до 16 000 изображений и клипов. Стационарная часть имеет дополнительную память в 80 ГБ, что достаточно для запоминания и хранения более 600 000 изображений и клипов. Широкие условия и среда ультразвуковых исследований для системы Z.ONE Ultra По своим уникальным характеристикам, включая высокое качество ультразвуковых диагностических изображений и непревзойденной конвертируемости от стационарной к переносной конфигурации, система Z-One Ultra очень хорошо вписывается в такие условия, когда помимо ультразвукового исследования в условиях кабинета УЗД возникает необходимость перемещения системы и сканирования в различных медицинских учреждениях и условиях, мобильного ультразвукового сканирования у постели больного, в условиях скорой помощи, операционной, палаты интенсивной терапии и реанимации, или даже в полевых условиях. При этом как в стационарной, так и в переносной конфигурации этой конвертируемой системы, сохраняется единое высокое качество изображения и диагностических возможностей на уровне систем премиального уровня.

Не выявлены

Отзыв получен от Сергея Миролюбова, к. ф. м. н., почетного члена Российской ассоциации специалистов ультразвуковой диагностики в медицине, одного из основателей ассоциации в 1991 году. Публикуется с разрешения автора.

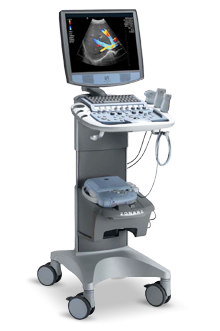

Ультразвуковой прибор Z.One Ultra фирмы Zonare Medical System находился на апробации в течение трех недель и использовался, в основном, для исследования брюшной полости больных, находящихся на стационарном обследовании и лечении в терапевтических отделениях разного профиля, а также при консультативном поликлиническом приеме. По нашему мнению УЗИ аппарат ZONARE может быть причислен к высшему классу, он обладает следующими достоинствами. Прибор компактен, занимает мало места, имеет нестандартный дизайн, является прибором-трансформером. При транспортировке экран легко «прижимают» к панели, что препятствует повреждению и позволяет свободно перемещать прибор по кабинету и по лечебному учреждению. Диагностическая система в целом мобильна. Прибор ZONARE — это два прибора в одном. Его можно использовать как в качестве стационарного, так и переносного приборов, При этом не страдает качество и не уменьшается диапазон исследований. Дело в том, что принимающая и анализирующая части находятся в переносном приборе, который при помещении под панелью стационарного блока становится принимающей и анализирующей частью стационарного прибора. Прибор отличается быстродействием, при его включении время на загрузку составляет не более 20-30 секунд, а также прост в выключении. Прибор ZONARE имеет следующую комплектацию: В- и М-режимы; цветовой, энергетический и импульсный доплеровские режимы; гармоники. При использовании данного прибора возможно изучение практически всех органов и систем. Для него характерна высокая разрешающая способность с фокусировкой и проработкой деталей по всему полю сканирования и получение высококачественного изображения (за счет ускорения обработки информации при «зональном» сканировании). В приборе предусмотрена возможность быстрой коррекции и улучшения (оптимизации) качества изображения на экране монитора путем нажатия единственной кнопки на панели прибора (минуя множественные специальные программы, которые также имеются). Данная опция особенно важна для практического врача, осуществляющего осмотр большого числа пациентов. Отличительной особенностью данного прибора является подробная детализация изображения, в том числе мелких объектов и структур, что значительно облегчает проведение дифференциальной диагностики между различными патологическими процессами. Т. к. в течение многих лет мы прицельно занимаемся диагностикой заболеваний желудочно-кишечного тракта и разработали ультразвуковые критерии его поражения, — нас особенно заинтересовало точное воспроизведение слоев стенки желудка. Это может помочь в разграничении образований, исходящих из различных слоев (например, лейомиом, исходящих из мышечного слоя и др.), а также в дифференциальной диагностике доброкачественных и злокачественных образований и определении распространенности процесса. В приборе заложена возможность обновления программного обеспечения по мере совершенствования компьютерных программ путем извлечения из интернета без вызова инженера. Стационарный прибор может работать автономно, без включения в сеть при использовании аккумулятора. Прибор ZONARE отличается простотой преобразования стационарного в переносной и наоборот. Переносной прибор компактен и легок (2.5 кг), его можно переносить одной рукой. Прибор несложен в управлении, может работать без включения в сеть (45 минут), а также от сети. Переносной прибор обладает всеми качествами стационарного прибора за исключением большого экрана.

Не выявлены

Отзыв получен от Зинаиды Ароновны Лемешко, д. м. н., профессора, почетного члена «Российского общества ультразвуковой диагностики в медицине», одной из основателей общества. Публикуется с разрешения автора.
