Новая эра в ультразвуке премиум-класса

Новые задачи мирового здравоохранения

Беспрецедентные достижения в ультразвуке премиум-класса могут помочь снизить нагрузку на больницы и медицинские центры, которые должны постоянно повышать качество своих услуг, не забывая об экономической эффективности. Их цель сегодня – быстрая и точная постановка диагнозов с первого раза.

В наши дни ультразвуковые системы премиум-класса должны обеспечивать повышенную клиническую информативность каждого сканирования, более высокую скорость, согласованность и удобство проведения исследований, а также повышенный уровень диагностической уверенности даже в случае технически сложных пациентов.

Ключевые мировые тенденции в ультразвуке:

  • Потребность в более основательных ультразвуковых системах премиум-класса с исключительным качеством изображения, характеристиками и интеллектом, обеспечивающим автоматизированную визуализацию и количественный анализ
  • Ежегодный рост объемов ультразвуковых исследований вследствие старения мирового населения, обуславливающий необходимость оптимизации рабочего процесса и повышения пропускной способности кабинетов
  • Потребность в автоматизации большинства операторских функций для упрощения проведения исследований и повышения их согласованности среди различных пользователей
  • Потребность в технологии для работы с технически сложными пациентами
  • Обеспокоенность пациентов дозами облучения и как следствие использование ультразвука в качестве первого метода визуализации даже в сложной терапии под визуальным контролем, поэтому в ряде процедур он заменяет более дорогие методы



Представляем новую эру в ультразвуке премиум-класса

Это наша самая мощная архитектура, когда-либо использованная в ультразвуковой визуализации. Она затрагивает все аспекты получения и обработки акустических данных и позволяет по-настоящему прочувствовать эволюцию ультразвука в более основательный метод визуализации.

Платформа поддерживает запатентованные датчики xMATRIX и передовой модуль Anatomical Intelligence и обеспечивает самый высокий уровень характеристик в премиум-классе.

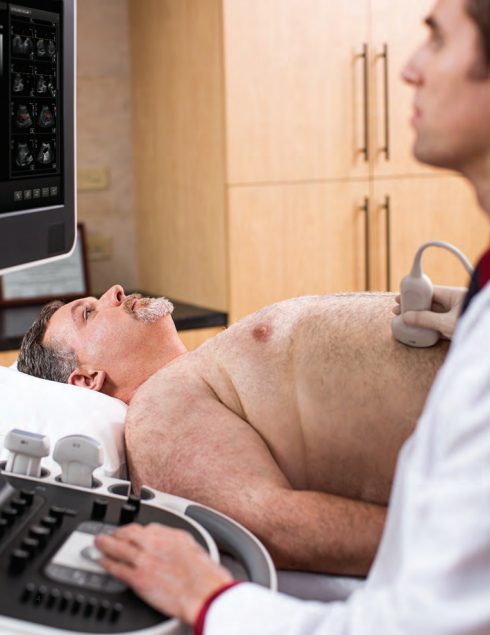

Более уверенная постановка диагнозов даже самым сложным пациентам

EPIQ 7 – это новое направление в ультразвуке премиум-класса, которое обеспечивает бескомпромиссный уровень клинических характеристик, соответствующий требованиям самых взыскательных современных практик.



Наша самая мощная архитектура, когда-либо использованная в ультразвуковой визуализации

Характеристики EPIQ затрагивают все аспекты получения и обработки акустических данных и позволяют по-настоящему прочувствовать эволюцию ультразвука в более основательный метод визуализации.

Технология nSIGHT от Philips – совершенно новый подход

Запатентованная Philips технология nSIGHT – это совершенно новый бескомпромиссный подход к формированию ультразвуковых изображений. В отличие от традиционных систем, которые формируют изображения построчно, nSIGHT обеспечивает оптимальное разрешение изображений на пиксельном уровне.

Уникальная архитектура

Запатентованная технология nSIGHT включает новый точный формирователь луча и мощную массовую параллельную обработку. Уникальная архитектура захватывает огромное количество акустических данных, а затем преобразовывает идеально сфокусированные лучи, обеспечивая точное разрешение каждого пикселя изображения.



Долой старые правила! Да здравствует новая реальность!

Технология nSIGHT нарушает правила традиционного ультразвука и обеспечивает новые уровни клинических характеристик.



Качество изображения: цифры говорят сами за себя

Сравнение EPIQ 7 с традиционными системами премиум-класса демонстрирует качественно новые достижения в характеристиках визуализации:*

  • Увеличение проникающей способности на 76% (проникающая способность = возможность сканирования на глубине с поддержкой разрешения, необходимого для проведения исследования)*
  • Увеличение временного разрешения на 213% (возможность поддерживать разрешение на более высоких кадровых частотах)*

* Количественное инженерное исследование, в котором система EPIQ 7 сравнивалась с ультразвуковой системой Philips iU22.



Исключительные изображения новой эры















Максимальное использование уникальных клинических возможностей

xMATRIX – передовая инновационная технология от Philips.

Революционная архитектура nSIGHT системы EPIQ 7 еще больше расширяет возможности технологии xMATRIX.

хMATRIX – самая передовая универсальная технология ультразвуковых датчиков

Ни одна другая ультразвуковая система премиум-класса не способна поддерживать полный набор наиболее инновационных ультразвуковых датчиков. хMATRIX предлагает все режимы в одном датчике: 2D, 3D/4D, Live xPlane, Live MPR, MPR, доплер, цветной доплер и цветная ангиография. Переключать их можно одной кнопкой.

Технология nSIGHT еще больше расширяет возможности хMATRIX

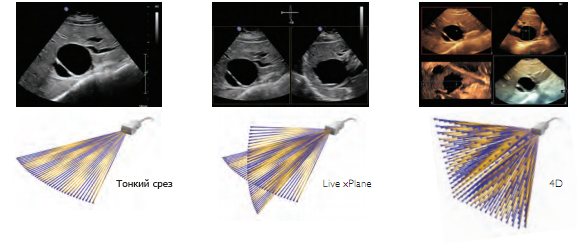

Ультратонкие двухмерные срезы. Использование режима Live xPlane для одновременной визуализации в двух плоскостях с полным разрешением, т.е. получения вдвое больше клинической информации за то же самое время. Почти изовоксельное разрешение любых плоскостей в объеме. Отсылка изображений трехмерной мультипланарной реконструкции в плоскостях X, Y и Z в любые системы передачи и архивации изображений с помощью экспорта DICOM.

Превосходная объемная 4D-визуализация в режиме реального времени в абдоминальных и акушерских исследованиях. Теперь все это возможно.

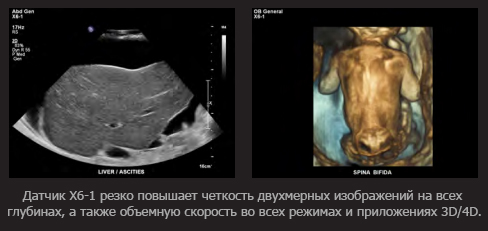

Значительное расширение возможностей датчика X6-1 в абдоминальных и акушерских исследованиях

Теперь датчик X6-1 обеспечивает возможность пространственного компаундинга без  ущерба для частоты кадров с усиленным подавлением спекл-шумов и контрастным разрешением на всех глубинах. Используйте X6-1  для визуализации сердца плода в режиме 4D в реальном времени или объемной развертки печени (90° x 90°) менее чем за 0,25 секунды.





Передовые кардиологические датчики хMATRIX включают датчик X5-1
для взрослой кардиологии и датчик X7-2t для чреспищеводной эхокардиографии

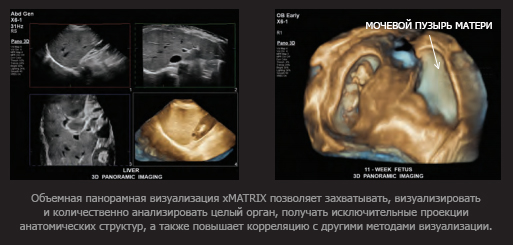

Первое в мире объемное панорамное сканирование органа

В объемной панорамной визуализации режим Live xPlane используется для получения калиброванного объема в расширенном поле обзора. Теперь можно легко захватывать, визуализировать и количественно анализировать целый орган (например, печень, поджелудочную железу, матку) или целый плод.



Технология nSIGHT расширяет возможности PureWave в визуализации технически сложных пациентов

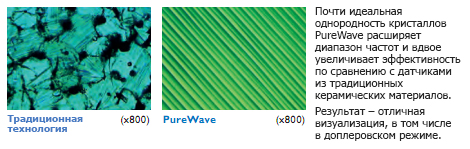

Технология кристаллов PureWave – это самый большой прорыв в пьезоэлектрических материалах датчиков за 40 лет. Чистые однородные кристаллы PureWave на 85% эффективнее традиционных пьезоэлектрических материалов, что обеспечивает исключительную работу датчиков.

Данная технология с помощью одного датчика обеспечивает повышенную проникающую способность у сложных пациентов, а также отличное детализированное разрешение. Технология PureWave присутствует во всех датчиках хMATRIX.

PureWave – это усовершенствованная технология для визуализации технически сложных пациентов в широком диапазоне клинических областей:

  • датчик PureWave C5-1 и новый датчик PureWave C9-2 для трудно визуализируемой брюшной полости и нижних конечностей
  • датчик PureWave S5-1 для трудно визуализируемых кардиологических пациентов и транскраниального применения
  • датчик C10-3V для ранних акушерских и гинекологических исследований с трудной визуализацией

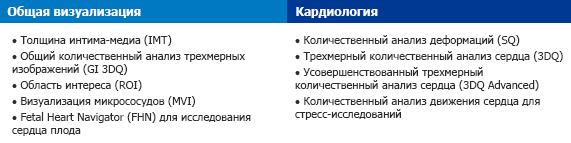

Приложения для количественного анализа

EPIQ 7 предлагает широкий выбор высокотехнологичных приложений для количественного анализа информации ультразвуковых изображений.





Эластография для более точной информации о жесткости тканей

EPIQ 7 поддерживает как компрессионную эластографию, так и эластографию сдвиговой волны. Высокочувствительная компрессионная визуализация не требует внешней компрессии и может использоваться для оценки относительной жесткости различных тканей.

Эластография сдвиговой волны использует уникальные схемы импульсов для генерации и измерения скорости распространения сдвиговых волн через ткань.

Данный метод обеспечивает абсолютные измерения жесткости тканей и доказано эффективен при оценке таких болезней, как фиброз печени.

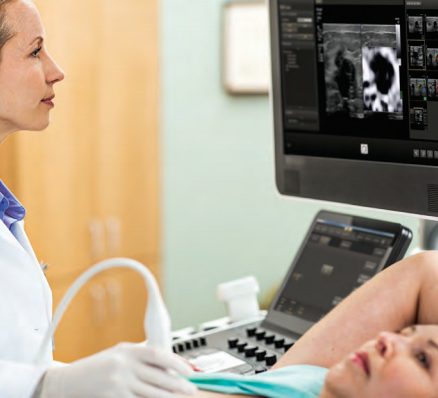

Доступ к мультимодальным изображениям

Система позволяет просматривать КТ, МРТ, радиологические, маммографические и ультразвуковые изображения, полученные через DICOM. Прошлые и текущие исследования можно сравнивать без использования внешнего считывающего устройства. Мультимодальные изображения можно просматривать даже непосредственно во время визуализации.

Быстрое и эффективное совмещение изображений

Принимайте уверенные решения в сложных диагностических случаях с помощью новых полностью интегрированных возможностей быстрого и эффективного совмещения изображений КТ/МР/ПЭТ с ультразвуковыми изображениями в реальном времени.

Оценка поджелудочной железы с совмещением изображений УЗ и КТ



Совмещая различные методы визуализации непосредственно на ультразвуковой системе, вы получаете еще более мощный диагностический инструмент, обеспечивающий расширенную визуализацию для ускоренного принятия решений.

Усовершенствованная навигация иглы

Навигация иглы – инструмент повышения эффективности интервенционных процедур, таких как биопсии небольших трудно визуализируемых образований и абляции с трудным доступом вблизи критических структур. Теперь эти процедуры можно проводить быстрее и с меньшим количеством контрольных сканирований.

Навигация иглы используется в подконтрольной
биопсии небольших и труднодоступных образований



Новое многоразовое регулируемое устройство для слежения за иглой и широкий выбор коаксиальных инструментов с возможностью слежения за кончиком иглы обеспечивают широкую совместимость с устройствами для биопсии и абляции в зависимости от степени сложности процедуры.

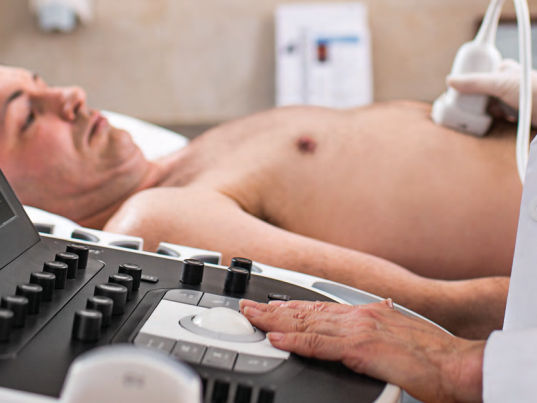

Абсолютно новый пользовательский опыт

EPIQ 7 – это совершенно новый взгляд на взаимодействие пользователя с ультразвуковой системой премиум-класса. Простота использования, рабочий процесс, эргономика, портативность… мы коренным образом изменили все аспекты работы с системой, сохранив великолепную интуитивность.



Более 80% специалистов УЗД испытывают боли, связанные с профессией, из них более 20% вынуждены оставлять работу по этой причине.1 Новый планшетный интерфейс EPIQ 7 существенно уменьшает количество нажатий на клавиши, движений (на 40-80%) и шагов исследований (на 15%).*

Усовершенствованный рабочий процесс

Дизайн платформы позволяет пользователю проводить исследования, пройдя минимальное обучение. Функции автоматизации обеспечивают эффективность на всех этапах исследования. Например, Real Time iSCAN (AutoSCAN) постоянно автоматически оптимизирует параметры усиления и компенсации усиления по времени для оптимального качества изображений в режимах 2D, 3D и 4D.

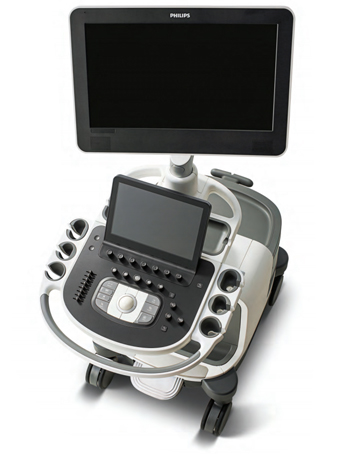

Удивительная портативность

EPIQ 7 весит всего 104,3 кг. Это самая легкая в своем классе система, на 40% легче, чем самая тяжелая система премиум-класса. EPIQ 7 легко транспортировать как по ковровым покрытиям, так и по кафельным полам.

Просто переведите систему в спящий режим, перевезите и вновь запустите за считанные секунды. Складывающийся монитор уменьшает высоту системы при транспортировке, крючки для кабелей и лоток обеспечивают мобильность. Беспроводная связь по DICOM† расширяет возможности.

Библиотечная тишина

EPIQ 7 работает почти бесшумно. Согласно результатам испытания, шум от работы EPIQ 7 достигает 37-41 дБ, что эквивалентно звуку в библиотеке.

Комфорт при сканировании

Регулировка положения панели управления и 54,6-сантиметрового ЖК-монитора с углом вращения 720° позволяет их эргономичное размещение относительно сидящего или стоящего пользователя для комфортного сканирования.



Встроенная эффективность

Встроенные инструменты эффективности помогают повысить пропускную способность кабинета ультразвуковой диагностики и согласованность исследований.

SmartExam

Технология SmartExam уменьшает время исследования на 30-50%, а также снижает количество нажатий на клавиши (в некоторых исследованиях их число может уменьшаться на 300). Кроме того, SmartExam повышает согласованность исследований, проводимых разными пользователями.

Технология обеспечивает возможность быстрой и простой настройки, точных согласующихся аннотаций, автоматического переключения режимов и получения уведомлений об отсутствии определенных изображений, что ускоряет проведение исследований.

Это позволяет больше концентрироваться на пациентах и меньше на требованиях, а также уменьшить количество повторяющихся действий, снизить стресс, повысить качество планового технического обслуживания и эффективность работы отделения.

Функция Auto Doppler для визуализации сосудов

Функция Auto Doppler сокращает количество шагов размещения цветового окна и контрольного объема с десяти до трех, а также сокращает количество повторных нажатий на клавиши в среднем на 67,9%.

Активные исходные данные

Активные исходные данные обеспечивают возможность постобработки многих параметров исследования.

Мастер настройки

Мастер настройки позволяет легко настроить систему, задать пользовательские конфигурации и быстро начать работу.
Удобство просмотра информации и эффективность работы даже в темных помещениях обеспечивает большой широкий 54,6-самнтиметровый экран, а также встроенная подсветка клавиатуры, элементов панели управления и портов датчиков.

EPIQ 7 – простая забота об экологии

EPIQ 7 – одна из самых экологичных систем, которые мы когда-либо создавали. Она потребляет на 25% меньше энергии, чем наши предыдущие ультразвуковые системы премиум-класса.

Интеллект, который превращает изображения в ответы

EPIQ 7 – наша самая интеллектуальная ультразвуковая система премиум-класса с полным набором простых в использовании инструментов количественного анализа.

Технология Anatomical Intelligence – основа EPIQ 7

В основе мощной архитектуры EPIQ 7 лежит эксклюзивная технология Anatomical Intelligence Ultrasound (AIUS), призванная превратить пассивную ультразвуковую систему в активное адаптивное устройство. Расширенное моделирование органов, срезы изображений и зарекомендовавший себя количественный анализ упрощают проведение исследований, повышают их воспроизводимость и обеспечивают новые уровни клинической информации.

AIUS – это не только автоматизация повторяющихся шагов, но и полноценный компьютерный анализ с минимальным вмешательством пользователя для получения необходимых результатов. В действительности многие наши инструменты включают технологию ZeroClick, то есть после загрузки делают все без участия пользователя.*

Автоматизация

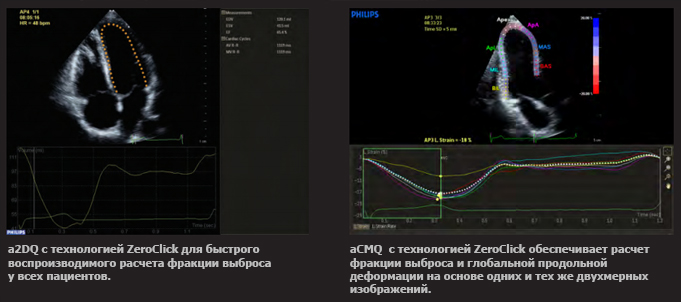

Автоматизированный количественный анализ в 2D (a2DQ) с технологией ZeroClick для взрослой и детской эхографии

Идеальный инструмент для любого кабинета УЗИ. Использует технологию AIUS для автоматического распознавания области интереса, вызова приложения количественного анализа и быстрого доступа к расчетам фракции выброса в 2D и объемам. Автоматический расчет фракции выброса доступен во время исследования и включен в ежедневный протокол.



Автоматизированный количественный анализ движения сердца (aCMQ) с технологией ZeroClick для исследований взрослых пациентов

Данный инструмент обеспечивает воспроизводимые измерения глобальной продольной деформации на основе отслеживания спекл-шумов в режиме 2D. Также проводится точный расчет фракции выброса за счет автоматического распознавания области интереса и вызова соответствующего приложения.

* Редактируемая опция

Навигация

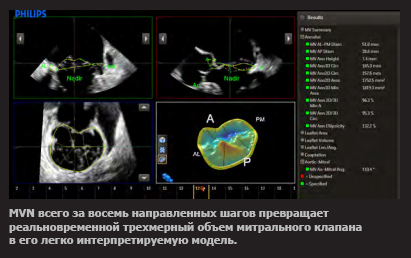

Mitral Valve Navigator (MVN)

Данный инструмент всего за восемь направленных шагов превращает реальновременной трехмерный объем митрального клапана в его легко интерпретируемую модель и обеспечивает доступ к полному списку измерений и вычислений. По сравнению с доступными ранее инструментами, MVN сокращает количество щелчков при моделировании и измерениях на 89%.

MVN сокращает шаги в каждой части процесса:

  • При получении данных о кольце количество щелчков сокращается на 74%, что также обеспечивает трассировку створки без участия пользователя.
  • MVN  полностью ведет процесс, используя простые команды и понятную графику, что упрощает работу в сравнении с предыдущими инструментами для количественного анализа митрального клапана.
  • Результаты MVN  можно видеть на экране по мере появления, что ускоряет процесс доступа к необходимым данным.

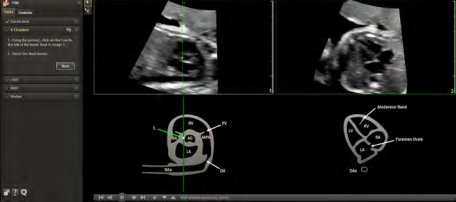

Fetal Heart Navigator

Технология xMATRIX позволяет получить объем сердца плода всего за две секунды, а функция Fetal Heart Navigator  автоматически использует проекцию протоковой дуги в качестве базовой для получения остальных проекций. Простые инструкции и двухмерные схемы помогают получить следующие три проекции и увидеть полную картину.



В будущем моделирование органов и продвинутый количественный анализ с помощью технологии AIUS станут доступными во многих клинических областях. Данная технология также обеспечит получение точной клинической информации за меньшее время и сделает ультразвук более основательным методом визуализации.


Опубликовано : 17-2-2014
